左図は振動試験機のモーションコントロール解析のための図です。
CADはSOLID WORKS 2008 SP5.0 で行っております。
左図は荷重シミュレーションです。
治具を一部拘束し、変位の分布を調べております。
CADはSOLID WORKS 2008 SP5.0 で行っております。

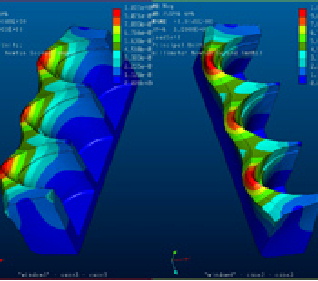

左図はひずみシミュレーションです。
治具のどこにひずみが発生するのか調べております。
CADはSOLID WORKS 2008 SP5.0 で行っております。

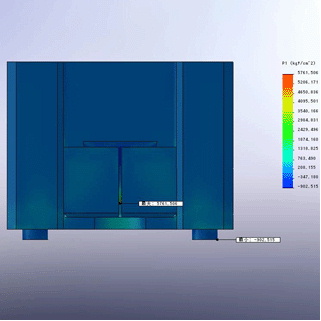

左図は動静荷重シミュレーションを行っているところです。
荷重分布を調べております。
CADはSOLID WORKS 2008 SP5.0 で行っております。
